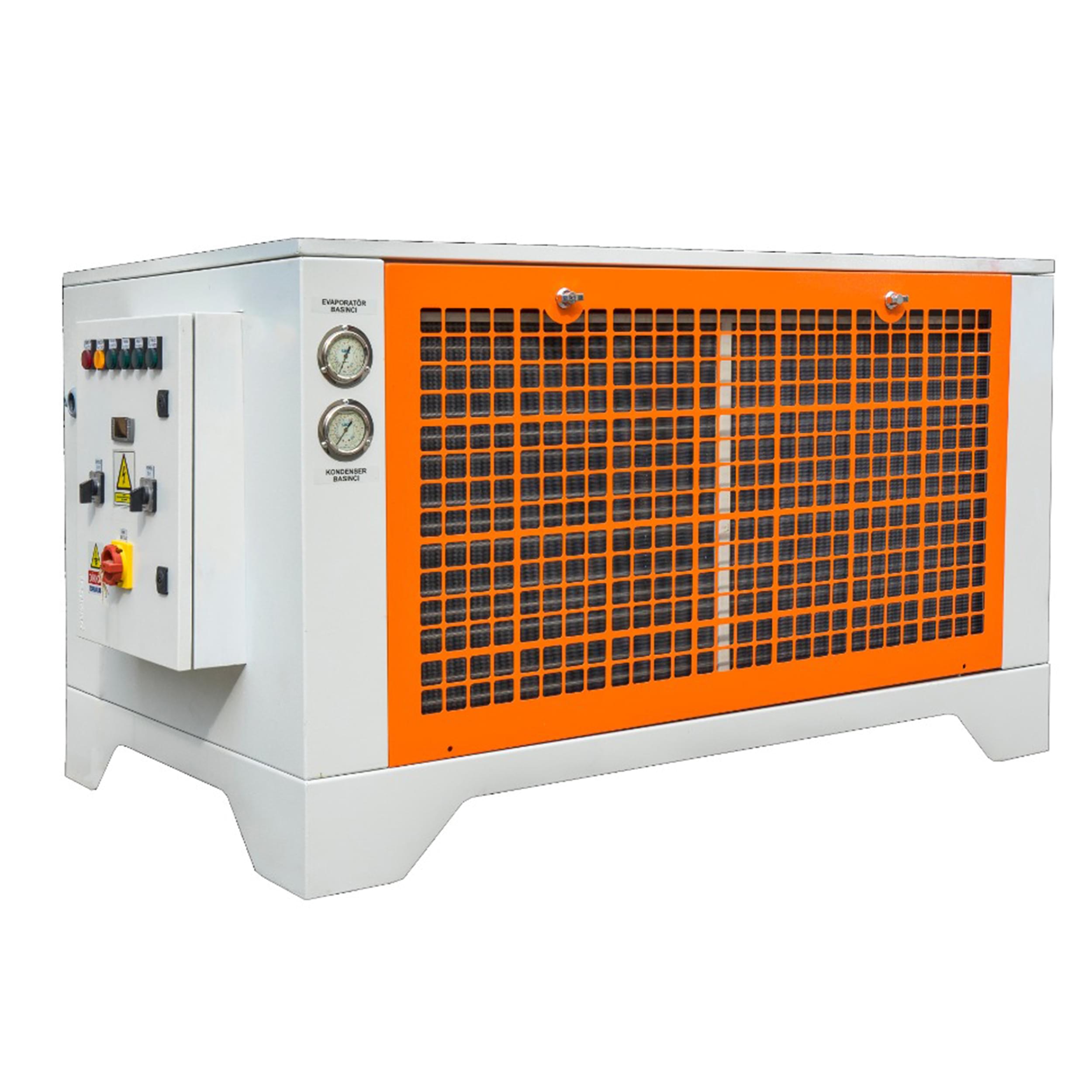

Endüstriyel Su Soğutucu
MODEL:
S-3.5HP-02
S-5HP-02
S-7HP-02
S-8HP-02
Kapasite: 10 - 19.5 kW
Endüstriyel chiller su soğutma cihazları plastik, metal, ilaç, tekstil, otomotiv ve kimya gibi sektörlerde
proses suyunun soğutularak son ürün kalitesinin arttırılmasına ve üretimin kesintisiz bir şekilde devam
etmesine hizmet eder.
Kullanım Alanları
Emniyet
Göstergeler
Kabin Özellikleri
Opsiyonlar

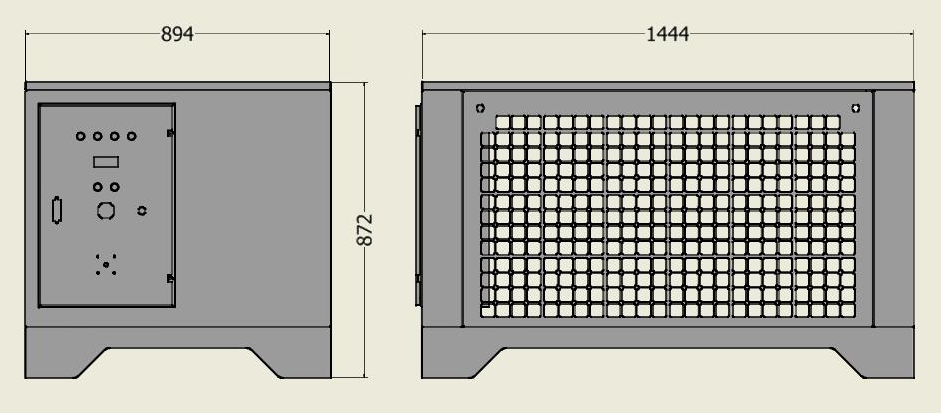

Ebatlar
Kullanım Alanları
- Enjeksiyon preslerinin kalıplarının soğutulması
- Lazer sac kesim makinelerinin suyunun soğutulması
- İndüksiyon ocaklarının suyunun soğutulması
- Punta kaynak makinelerinin çene ve trafolarının soğutulması
- Gaz altı kaynak robotlarının torchlarının soğutulması
- Hidrolik preslerin yağının soğutulması
- Dikiş kaynak makinalarının soğutulması
- Galvaniz ve eloksal gibi kaplama işlemlerinde asit banyosu sıcaklığının 20-30 C arası sabit
tutulması
- Mobilya sektöründe router tezgahlarının servo motor milinin soğutulmasında
Su Devresi
- Düşük su basıncı koruma
- Donma koruma
Soğutucu Gaz Devresi
- Alçak basınç koruma
- Yüksek basınç koruma
Elektrik Devresi
- Pompa aşırı akım motor koruma
- Pompa motor faz koruma
- Kompresör aşırı akım motor koruma
- Kompresör motor faz koruma
Su Devresi
- Dixell dijital su sıcaklık göstergesi
- Su basınç manometresi
Soğutucu Gaz Devresi
- Alçak basınç manometresi
- Yüksek basınç manometresi
- Alçak basınç arıza lambası
- Yüksek basınç arıza lambası
Elektrik Devresi
- Kompresör termik arıza lambası
- Pompa termik arıza lambası
Kabin Özellikleri
- Galvanizli saç (1.5mm)
- Elektrostatik toz boyalı
- Üst ve yan paneller açılabilir
- Kompakt ölçüler
- Kapalı ortam çalışmasına uygun dizayn edilmiştir
S-3.5HP-02
S-5HP-02
S-7HP-02
S-8HP-02
| Soğutma
Kapasitesi |
kW |
9,6 |
| Kcal/h |
8,3 |
| Kompresör |
Tip |
Scroll |
| Gücü |
Hp |
3,5 |
| Soğutucu Gaz |
R407C |
| Soğutucu Akışkan
Kontrolü |
Expansion Valf |
| Evaporatör Tipi
|
Plakalı Eşanjör |
| Fan
|
Adet |
2 |
| Çap |
cm |
45 |
| Gücü |
Watt |
160 |
| Debi |
m3/h |
4.500 |
| Pompa
|
Tipi |
Santrifüj |
| Gücü |
Hp |
1 |
| Debi |
m3/h |
2 |
| Basınç |
mss |
29 |
| Malzeme |
GG25 Döküm |
| Su
Tankı |
Hacmi |
Litre |
|
| Malzeme |
|
| Su Bağlantısı |
Inch |
1 |
| Elektrik
Malzemeleri |
Siemens veya Schneider Electric |
| Elektrik Beslemesi
|
V / Hz |
380 /50-60Hz |
| Çalışma Akımı |
A |
10,1 |
| Besleme Kablosu
|
n x mm2 |
5 x 2,5 |
| Besleme Gücü |
kW |
4,4 |
| Ağırlık |
kg |
|
| • Belirtilen soğutma kapasitesi değeri, +7,2C evaporasyon sıcaklığı ve +45C
kondensasyon sıcaklığı
baz alınarak verilmiştir. |
| Soğutma
Kapasitesi |
kW |
14,5 |
| Kcal/h |
12,5 |
| Kompresör |
Tip |
Scroll |
| Gücü |
Hp |
5 |
| Soğutucu Gaz |
R407C |
| Soğutucu Akışkan
Kontrolü |
Expansion Valve |
| Evaporatör Tipi
|
Plakalı eşanjör |
| Fan
|
Adet |
2 |
| Çap |
cm |
50 |
| Gücü |
Watt |
460 |
| Debi |
m3/h |
8.760 |
| Pompa
|
Tipi |
Santrifüj |
| Gücü |
Hp |
1,5 |
| Debi |
m3/h |
2 |
| Basınç |
mss |
30 |
| Malzeme |
GG25 Döküm |
| Su
Tankı |
Hacmi |
Litre |
|
| Malzeme |
|
| Su Bağlantısı |
Inch |
1 |
| Elektrik
Malzemeleri |
Siemens veya Schneider Electric |
| Elektrik Beslemesi
|
V / Hz |
380 /50-60Hz |
| Çalışma Akımı |
A |
15,2 |
| Besleme Kablosu
|
n x mm2 |
5 x 2,5 |
| Besleme Gücü |
kW |
7,12 |
| Ağırlık |
kg |
|
| • Belirtilen soğutma kapasitesi değeri, +7,2C evaporasyon sıcaklığı ve +45C
kondensasyon
sıcaklığı baz alınarak verilmiştir. |
| Soğutma
Kapasitesi |
kW |
19,5 |
| Kcal/h |
16,7 |
| Kompresör |
Tip |
Scroll |
| Gücü |
Hp |
7 |
| Soğutucu Gaz |
R407C |
| Soğutucu Akışkan
Kontrolü |
Expansion Valf |
| Evaporatör Tipi
|
Plakalı Eşanjör |
| Fan
|
Adet |
2 |
| Çap |
cm |
50 |
| Gücü |
Watt |
460 |
| Debi |
m3/h |
8.760 |
| Pompa
|
Tipi |
|
| Gücü |
Hp |
1.5 |
| Debi |
m3/h |
2 |
| Basınç |
mss |
30 |
| Malzeme |
GG25 Döküm Çelik |
| Su
Tankı |
Hacmi |
Litre |
|
| Malzeme |
|
| Su Bağlantısı |
Inch |
1.5 |
| Elektrik
Malzemeleri |
Siemens veya Schneider Electric |
| Elektrik Beslemesi
|
V / Hz |
380 /50-60Hz |
| Çalışma Akımı |
A |
19,2 |
| Besleme Kablosu
|
n x mm2 |
5 x 4 |
| Besleme Gücü |
kW |
8,42 |
| Ağırlık |
kg |
|
| • Belirtilen soğutma kapasitesi değeri, +7,2C evaporasyon sıcaklığı ve +45C
kondensasyon
sıcaklığı baz alınarak verilmiştir. |
| Soğutma
Kapasitesi |
kW |
26,4 |
| Kcal/h |
22,7 |
| Kompresör |
Tip |
Scroll |
| Gücü |
Hp |
8 |
| Soğutucu Gaz |
R407C |
| Soğutucu Akışkan
Kontrolü |
Expansion Valf |
| Evaporatör Tipi
|
Plakalı Eşanjör |
| Fan
|
Adet |
2 |
| Çap |
cm |
50 |
| Gücü |
Watt |
460 |
| Debi |
m3/h |
8.760 |
| Pompa
|
Tipi |
|
| Gücü |
Hp |
2,2 |
| Debi |
m3/h |
2 |
| Basınç |
mss |
40 |
| Malzeme |
GG25 Döküm Çelik |
| Su
Tankı |
Hacmi |
Litre |
|
| Malzeme |
|
| Su Bağlantısı |
Inch |
2 |
| Elektrik
Malzemeleri |
Siemens veya Schneider Electric |
| Elektrik Beslemesi
|
V / Hz |
380 /50-60Hz |
| Çalışma Akımı |
A |
23,2 |
| Besleme Kablosu
|
n x mm2 |
5 x 2,5 |
| Besleme Gücü |
kW |
10,4 |
| Ağırlık |
kg |
|
| • Belirtilen soğutma kapasitesi değeri, +7,2C evaporasyon sıcaklığı ve +45C
kondensasyon
sıcaklığı baz alınarak verilmiştir. |
